[안전교육-거푸집] 2. 거푸집 조립 안전지침 및 위험요소

2. 거푸집 조립

*거푸집 조립 순서

기둥 → 보받이내력벽 → 큰보 → 작은보 → 바닥 → 내벽 → 외벽

1) 안전지침

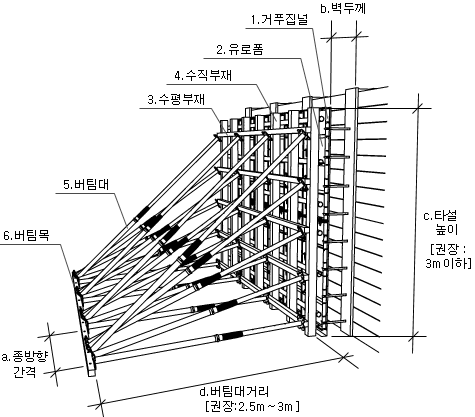

(1) 기초 및 벽체 거푸집

• 기초밑창 콘크리트 윗면의 먹메김을 따라 기초판 옆에 패널을 사용하고 외부에는 이동이 없이 버팀대 등으로 고정
• 기초판 윗면의 경사가 35°이상인 경우 옆판과 위 경사면에 거푸집을 대어 콘크리트를 채울 때 부상하는 것을 방지하고 철선으로 고정
• 기둥에 벽이 붙을 때 기둥과 벽을 일체로하여 거푸집을 조립하고 벽 거푸집의 외벽의 안쪽면 먼저 거푸집을 대고 철근배근 후 바깥면 거푸집을 조립
• 벽에 요철이 없고 넓은 벽일 때는 패널을 크게 짜 거푸집을 조립하고, 벽 거푸집 밑에도 청소구멍을 내어줌
• 창 등의 개구부는 벽의 한쪽 거푸집을 짠 후 소요치수로 가설문틀 또는 두꺼운 널 등으로 둘레를 막고 가새를 대어 변형 방지
• 작업자 키 보다 높은 장소의 작업시 작업대 사용하여 전도 위험 방지
• 2m 이상 추락위험이 있는 단부 설치 시 비계 사용 및 안전대 사용
• 작업장 주변 개구부가 있을 경우 추락의 위험이 있으므로 소형 개구부에는 덮개, 대형 개구부에는 안전난간과 안전망 설치 확인 후 작업 진행
• 거푸집 설치, 해체과정에 외부 강관비계와 벽체사이로 낙하물이 발생하거나 추락위험이 있어 기준에 따라 안전난간과 안전망 설치
• 바닥에서 조립한 대형벽체 거푸집을 크레인으로 운반 시 줄걸이용 섬유로프의 손상여부 점검
• 계단실 벽체 거푸집 설치 시 작업대를 견고하게 설치하여 추락사고 예방

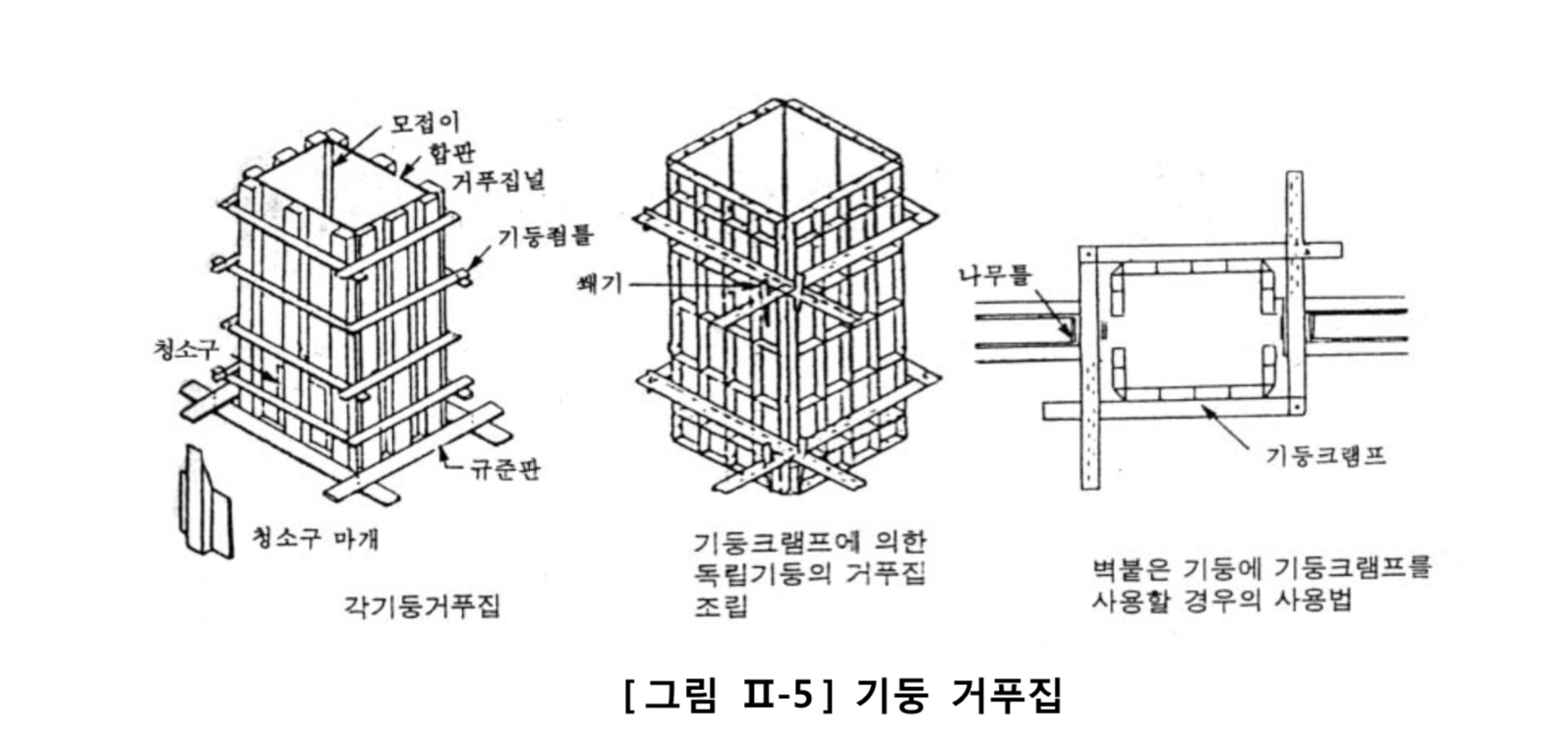

• 기둥 거푸집은 상부의 보 물림자리와 하부의 청소구멍을 두도록 유의

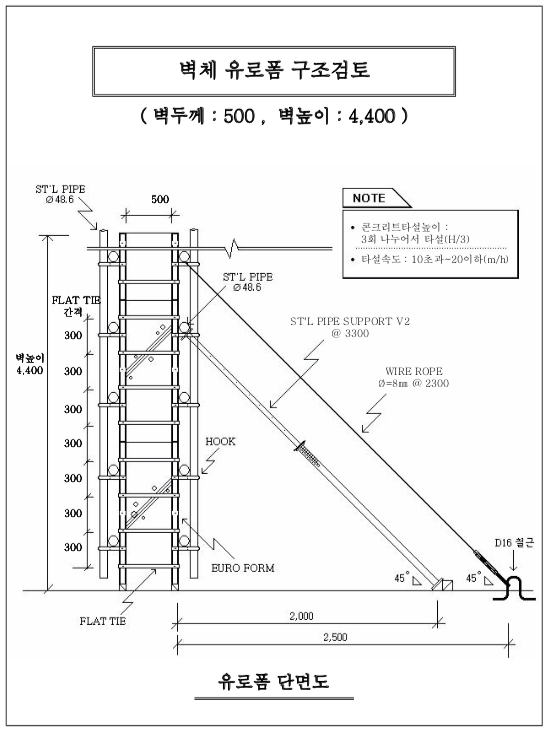

• 최하부의 세퍼레이터는 25m 정도 되는 곳에 설치
• 콘크리트 치기 직전 조립검사 실시 후 체인, 써포트 등으로 교정
• 작업자 키보다 높은 장소 조립 시 이동식 틀비계, 안전비계 사용

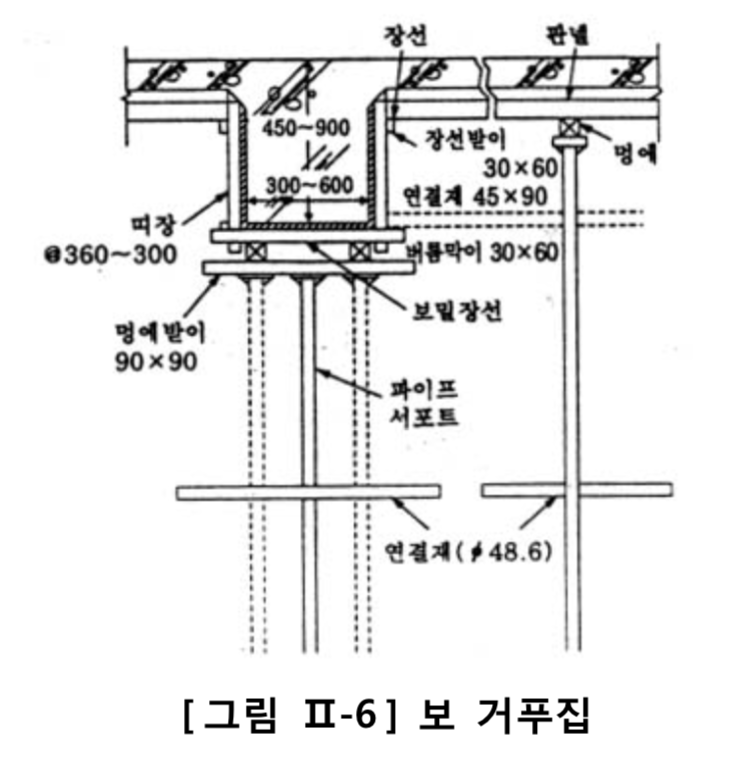

•  보 거푸집의 옆판이 밑판보다 먼저 떼어낼 수 있도록 작업
• 보의 폭이 넓을 때 멍에는 원칙적으로 두줄 작은 보의 경우 한줄로 작업
• 보 거푸집을 제작하여 크레인으로 상가 시 작업발판 및 안전대 착용하여 추락예방
• 하부의 동바리 모두 설치 고정 후 인양로프를 제거하여 거푸집 낙하 예방
• 보 거푸집 조립시 안전대 걸이시설 설치

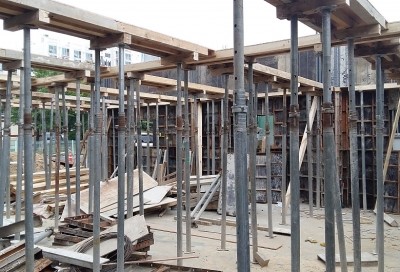

• 거푸집 동바리 및 거푸집의 재료로 변형, 부식 또는 손상된 것 사용 금지
• 거푸집 동바리 설치 시 조립도에 의해 설치, 깔목 사용 등 지주의 침하방지조치 실시
• 슬라브 끝 부분에 안전난간 설치하거나 설치 어려울 시 상부에 안전벨트 걸이시설 설치 후 안전고리 걸고 작업
• 지주의 상하고정 및 미끄럼 방지조치를 하고 쐐기고정상태 확인
• 강재와 강재와의 접속부 및 교차부는 볼트, 클램프 등의 철물로 연결
• 지주는 위치와 간격이 일정하고 열을 지어 일직선상 수직으로 설치하고 지주에 하중이 균등하게 되도록 설치
• 동바리로 사용하는 강관에 대해 높이 2m 이내 마다 수평연결재를 2방향으로 만들고 수평연결재의 변위 방지
• 파이프서포트를 3본이상 이어서 사용하지 말고, 높이가 3.5m 이상의 경우 높이 2m 이내마다 수평연결재를 2개 방향으로 설치하고 이음부분은 견고하게 이어 좌굴 방지
• 콘크리트 타설 시 거푸집이 변형되지 않도록 설치하고 흔들림막이, 턴버클, 가새 등 필요한 곳에 적절히 설치되었는지 확인

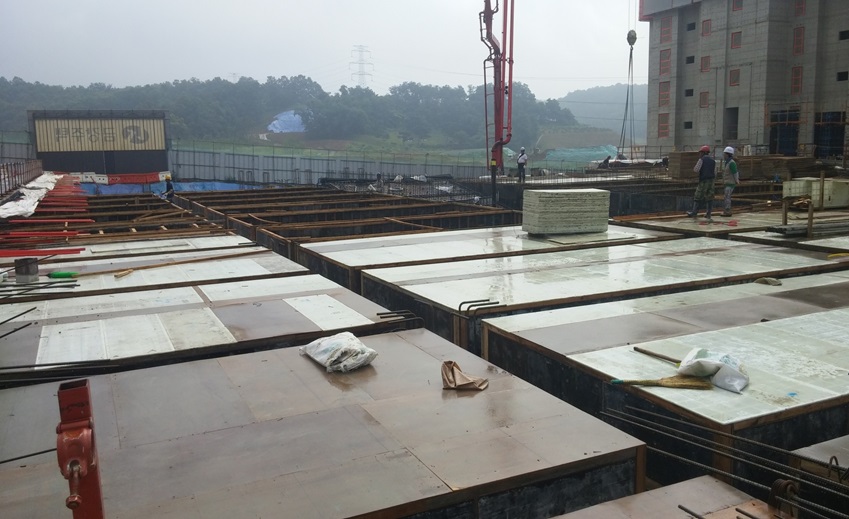

• 슬라브 거푸집 조립시에는 많은 인원이 한곳에 집중되지 않도록 넓은 지역으로 분산
• 꽂이핀은 재질과 규격에 맞는 전용의 핀 사용
• 거푸집 검사는 직접 조립한 책임자와 현장관리자가 함께 검사실시
• 거푸집은 기술적인 판단없이 조기에 해체하는 것 금지

금강펜터리움 (http://www.penterium.kr/prj/p_building/p_b_photo.asp?hPROJECT_ID=038&hMENU1=move&hMONTH_DATE=201606)

(4) 거푸집 설치 검사 안전작업

2) 관계법령
